YKK公司核心专利解读——防水拉链方向

时间:2017-07-25     【转载】   来自:中国拉链网

概述:近年来随着市场上防水拉链的用途越来越广泛,以及市场对拉链液密性的要求更为严格,YKK拉链防水拉链更注重液密性拉链的制造研发,民用防水拉链主要用于滑雪衣、羽绒服、雨衣、防水鞋、手提包及休闲冲锋衣等服饰饰品上,工业YKK防水拉链主要用于航海、航空、极地考察等领域的防水防寒。

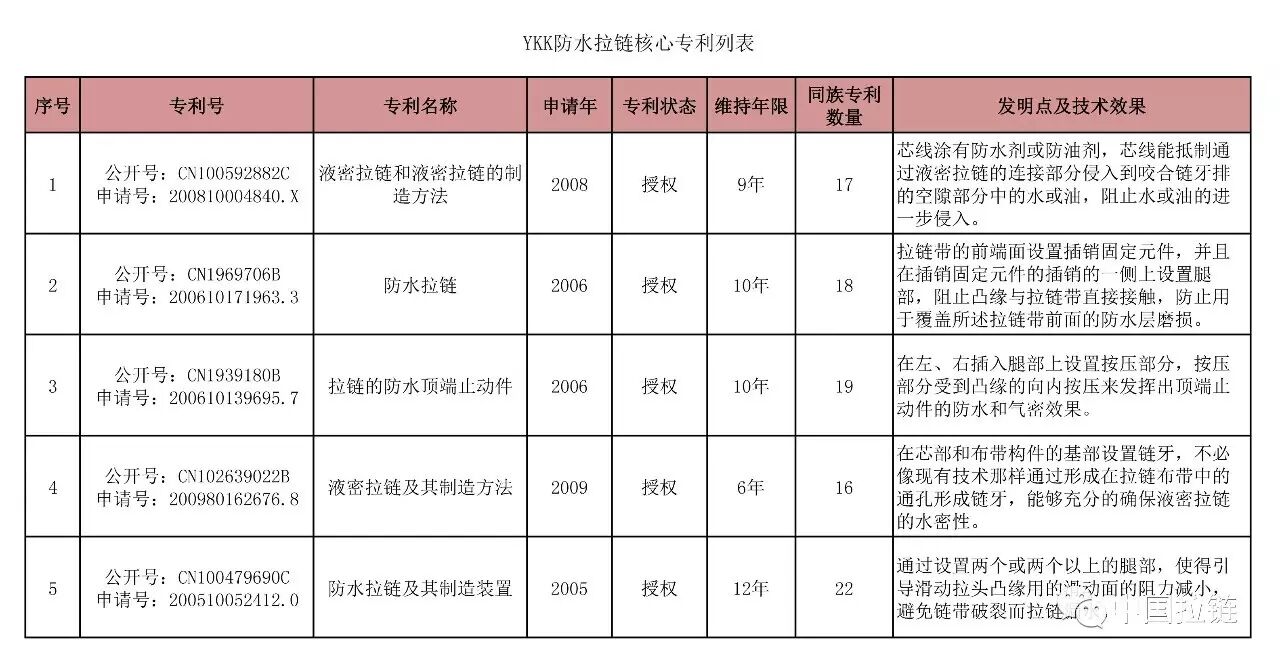

鉴于近年来防水拉链的热度和YKK拉链在世界的市场份额,研究YKK中国拉链在防水拉链上的核心专利尤为重要。截止至2017430日,检索到YKK中国拉链专利1487项,防水拉链相关专利186项,通过被引证频次、同族专利数和专利价值筛选出以下5项核心专利,详见下表所示。

技术方案详情:

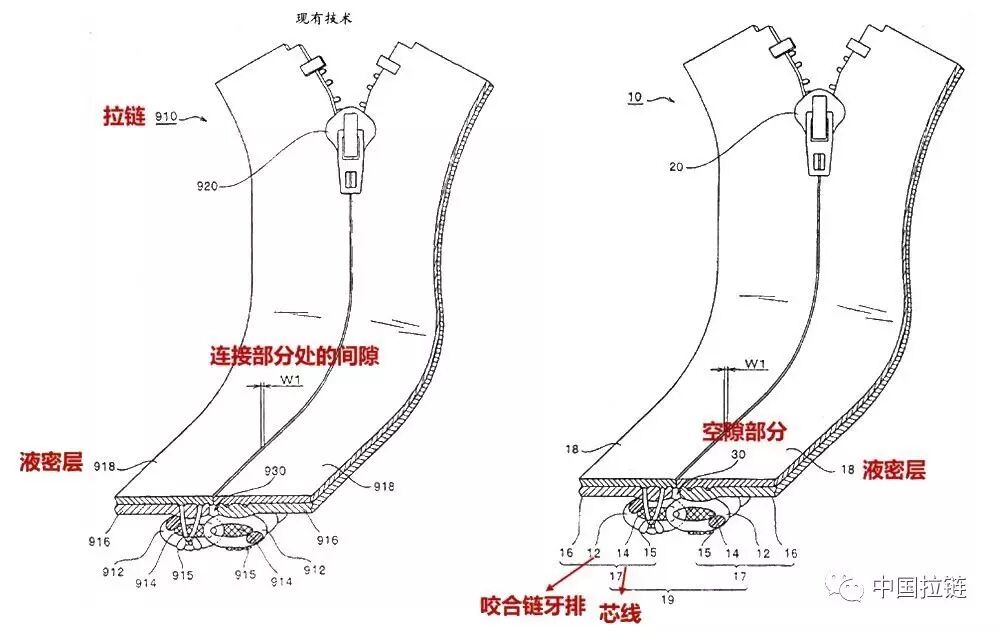

1.液密拉链和液密拉链的制造方法

技术问题:当拉链用于诸如运动装之类的衣服并且穿该衣服的人进行剧烈运动,拉链因运动而发生变形,又或者当拉链用于包,而包内物品超过包的容纳能力时,非常大的横向拉力被作用到拉链上,液密层的相对侧边缘可能拉开而使拉链的连接部分处的间隙倾向于加宽,产生水更容易侵入的缺陷。

解决方法:通过沿着液密拉链中的液密层的连接部分和咬合链牙排之间的空隙部分布置芯线,并且芯线经过防水处理或防油处理,即使连接部分的间隙扩大,穿过液密层的连接部分侵入的水或油被芯线表面阻挡,水或油也不会通过芯线渗透到拉链后面,但会在在液密层和咬合链牙排之间的空隙部分附近聚集。结果,在空隙部分聚集的水防止更多水通过连接部分侵入,从而不必在液密层的连接部分设有止水片,由此保证预定的防水性能。

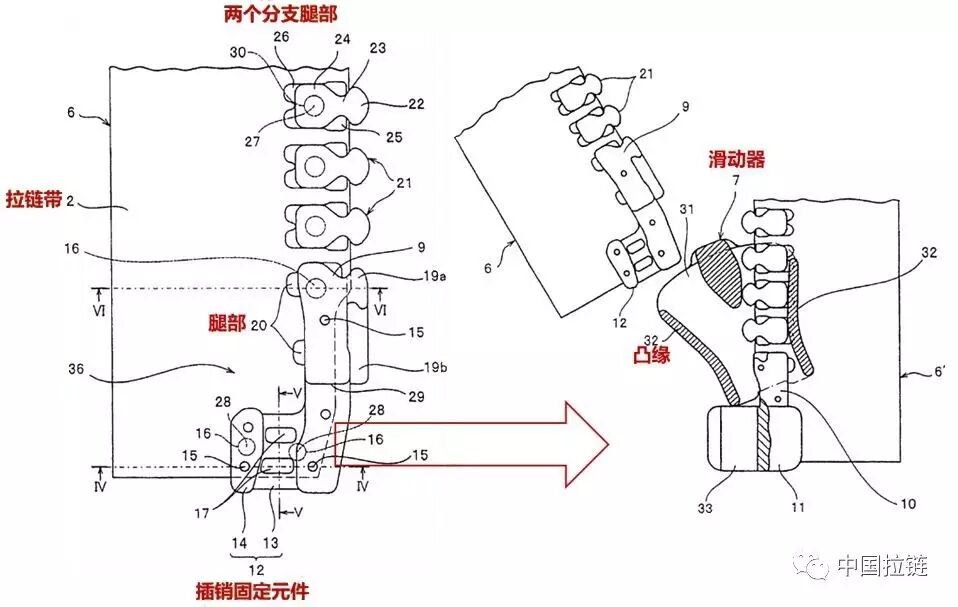

2.防水拉链

技术问题:当在常规的防水拉链中重复插入插销的操作时,在插销固定侧上的拉链带的前端面与滑动器的肩嘴接触,并且拉链带的前端区域与滑动器的凸缘摩擦。由于这个原因,用在拉链带上的防水层磨损了,从而拉链带可能松开或者损坏。因此,拉链的防水特性降低。

解决方法:在横跨位于插销固定侧上的拉链带的前端面上设置插销固定元件,拉链带的前端部受到插销固定元件的保护以进行缠绕。因此,即使重复进行把插销插入盒的操作,亦可防止带的前端部的松散和损坏,以此来维持拉链的良好防水特点。

另一方面,在插销固定元件的插销的一侧上设置腿部,并且每一个拉链元件设置两个分支腿部,当拉链元件上的滑动器滑动时,由于腿部与滑动器的凸缘接触,从而阻止凸缘与拉链带直接接触,可以防止用于覆盖所述拉链带前面的防水层磨损,覆盖拉链带的防水层可由凸缘保护而不受磨损或损坏。

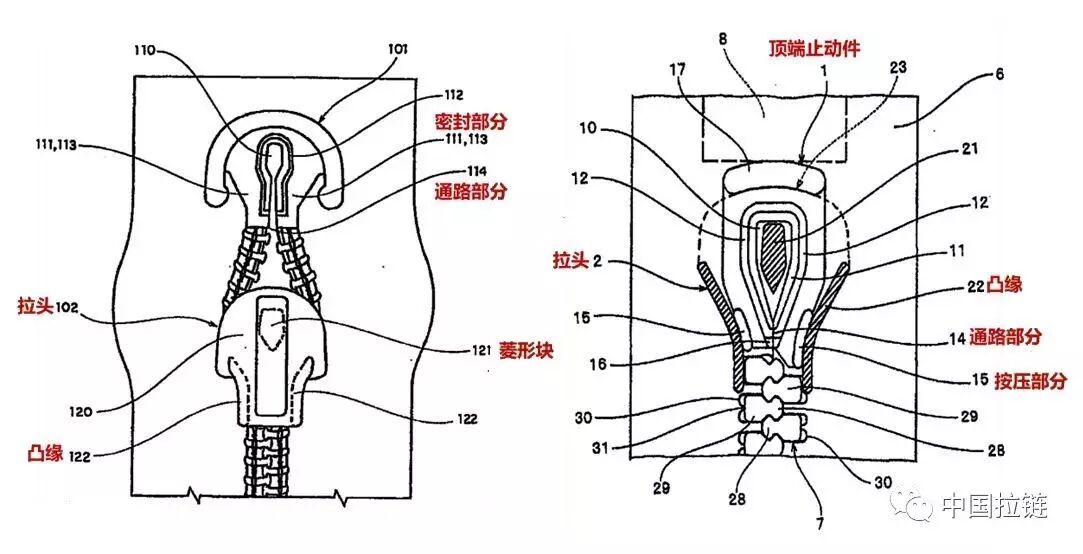

3.拉链的防水顶端止动件

技术问题:当拉起拉头时,拉头的凸缘应与带有菱形块的通路部分形成紧密接触,以便使通路部分形成在内密封部分中。通路部分的侧面通过拉头的凸缘恰好彼此相互接触。但是,因为仅仅是通路部分的侧面接合在一起,所以水有可能穿透或浸入通路部分。

解决方法:在左、右插入腿部上设置按压部分,由于通路部分形成在顶端止动件的插入腿部中,当拉头滑向顶端止动件时,形成在顶端止动件的插入腿部外边缘部分上的按压部分受到拉头凸缘的挤压,从而插入腿部被向内推动以使各通路部分相互产生压力接触,按压部分受到凸缘的向内按压,使通路部分的左、右两部分彼此紧密地接触在一起,以便将通路部分密封,就达到了防水和气密的效果。


4.液密拉链及其制造方法

技术问题:由于在拉链布带中形成通孔,如果链牙形成在与通孔错位的位置,则水密性被损害。因此,需要高精度地定位链牙。

解决方法:在芯部和布带构件的基部设置链牙,由于液密层在宽度方向上与芯部形成有间隔,因此不必像现有技术那样通过形成在拉链布带中的通孔形成链牙。因此,能够充分的确保液密拉链的水密性,而不管链牙形成的位置。另外,将防水剂或防油剂附着于拉链条。由于防水剂或防油剂被附着于拉链布带的所有的布带构件、芯部和液密层以及链牙,所以能够进一步增强防水/防油效果。

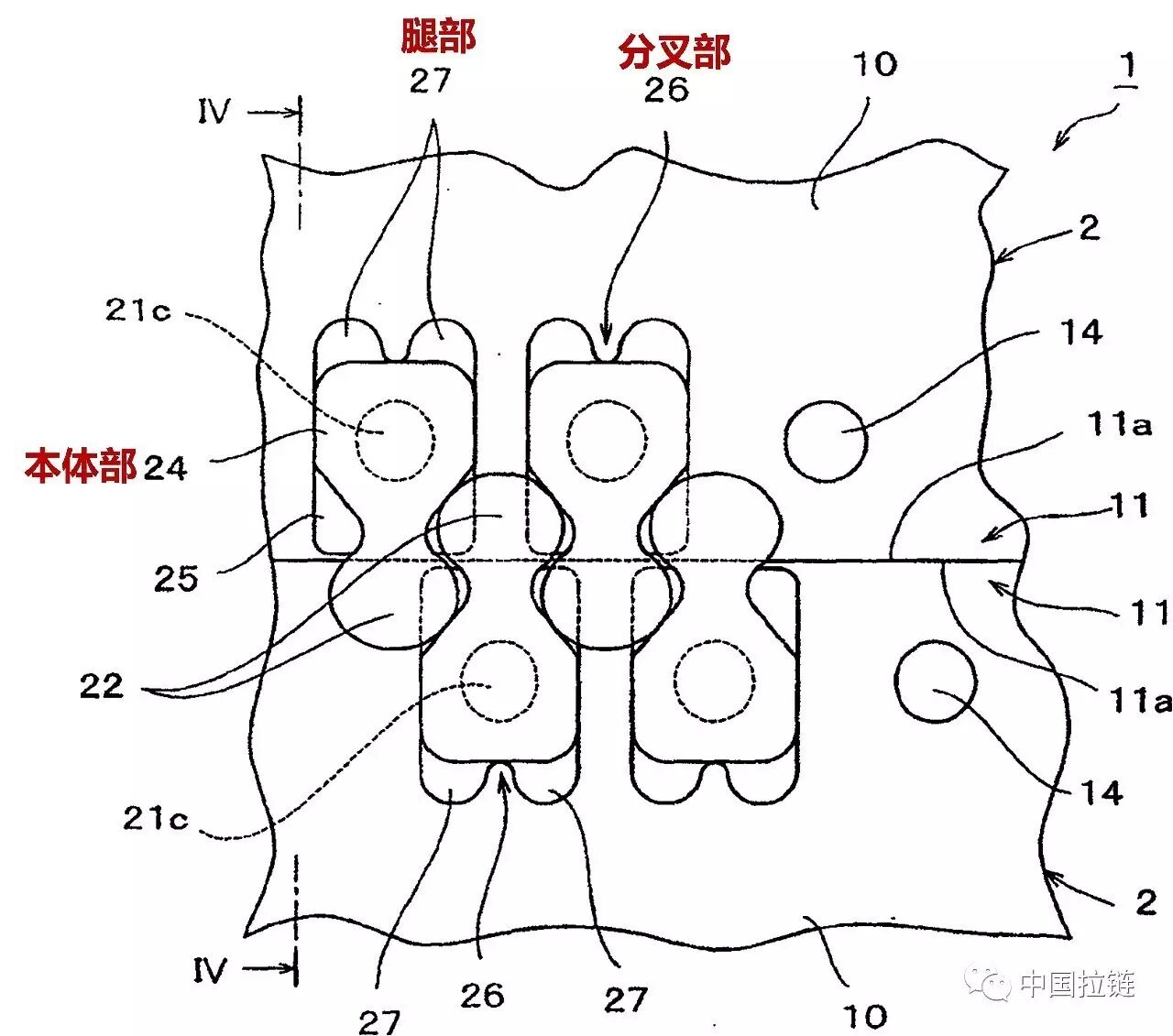

5.防水拉链及其制造装置

技术问题:如果链元件不包括用来引导滑动拉头上下叶片上形成的左右凸缘部的上下反面的滑动的任何部分,凸缘的上下反面可能与链带形成滑动接触,这样,链带前后两面上的合成树脂层可能被磨裂,由此可能导致防水性能降低。

解决方法:通过设置两个或两个以上的腿部,滑动拉头的上下凸缘与每个腿部的每个上下半部中的表面形成滑动接触,每个半部则经分叉部从本体部延伸并引导凸缘,引导滑动拉头凸缘部用的滑动面必然被减少,以使滑动滑动拉头时滑动阻力得到减小,由此使滑动操作顺畅,这样就不怕链带表面可能被磨裂。

另外在本发明的制造装置中,如果在肩部的每个半部模腔中左右端面间的最大长度被设置得大于其左右端部间本体部模腔的长度,接合头的半部的内面当链元件如上述被啮合时就在一大范围内与每个肩部的半部的表面形成接触,由此,防水性能就得到加强。
